清基：無(wú)松散物、無(wú)油污。將其充分潤(rùn)濕（吃透水】為宜。   ◎配料：A.防水抗?jié)B工程（粉：水=1：0 5）調(diào)成均勻膩?zhàn)?/span>

狀。B、帶水堵漏工程（粉：水=1：0.25），調(diào)制成團(tuán)狀為宜?！蚧旌希阂罁?jù)工程的實(shí)際情況及用量，參考推薦配比加適量

的水，混合好的涂料要在可塑時(shí)間內(nèi)完，在使用期間切忌重復(fù)加水。過(guò)多加水會(huì)影響到終凝時(shí)間和凝結(jié)后的強(qiáng)度及防水效果。

防水抗?jié)B：按“抹面工法”，涂層一般作2~3道，用刮膩?zhàn)臃ㄍ抗蔚谝粚?；待涂層硬化后將其?rùn)濕涂刮第二層：第三層料

漿較稀為宜。各道工序橫豎交叉。無(wú)滲水面用料2.Okg/m2，嚴(yán)重滲水面用料3．Okg/m2。       ◎帶水堵漏：按“堵漏工法”，

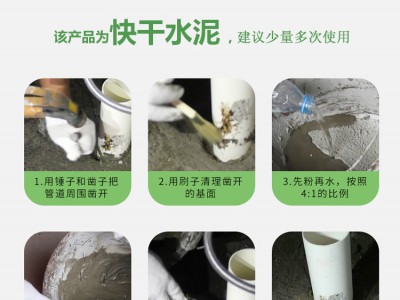

將滲漏點(diǎn)鑿成“V”或“U”型口，待料團(tuán)初凝稍硬時(shí)塞入漏水點(diǎn)，表層壓實(shí)抹光；對(duì)嚴(yán)重滲漏處（可拌干粉壓實(shí)或插管引

流減壓），先睹上漏，后堵下漏，最后再堵引流孔?！虮耩B(yǎng)護(hù)：一般養(yǎng)護(hù)2~3天，方式為：噴水、蓋塑料布、濕物等。

產(chǎn)品類(lèi)型：

拌合料漿（在粉：水=1：0 3，環(huán)境溫度為20℃±2條件下）：

速凝型凝結(jié)時(shí)間約2—10分鐘，可塑時(shí)間約5分鐘。

注意事項(xiàng)：

不宜在烈日直射下施工，夏天高溫下施工要防止過(guò)度失水，最好用塑料薄膜覆蓋養(yǎng)護(hù)。

施工前將基面充分潤(rùn)濕（吃透水），待涂層硬化后應(yīng)保濕養(yǎng)戶，否則會(huì)粉化或脫落，影響其性能。

對(duì)于潮濕環(huán)境，如通風(fēng)不足，防水層完工后，近期表層會(huì)有潮氣結(jié)露（結(jié)水珠）現(xiàn)象，這種現(xiàn)象等施工現(xiàn)場(chǎng)干燥后會(huì)自然

消失。也可采用加強(qiáng)通風(fēng)設(shè)施來(lái)改善其潮濕環(huán)境。

特性

無(wú)毒、無(wú)味、無(wú)害、不燃、不污染環(huán)境。

施工簡(jiǎn)單快捷安全，適用范圍廣，工期短，成本低，加水?dāng)嚢杓纯墒褂谩?/span>

大面積無(wú)明水潮濕面的防潮防滲。

滲水面、漏水口的帶水作業(yè)，快速堵漏。

可在迎背水面、潮濕基面上直接施工。

含有特殊活性劑可滲透到基體內(nèi)形成滲透防水層。

能與磚石、混凝土、水泥砂漿等多種材質(zhì)結(jié)合，使基體與防水層結(jié)合成牢固的整體，粘結(jié)力強(qiáng)，抗?jié)B透壓高。

耐老化、耐腐蝕、防水性能好。

耐高溫100℃無(wú)開(kāi)裂、起皮、剝落。耐低溫-40℃無(wú)變化。

凝結(jié)時(shí)間可自由調(diào)節(jié)，加水多、溫度低、濕度大，通風(fēng)差，長(zhǎng)些，反之短些。
